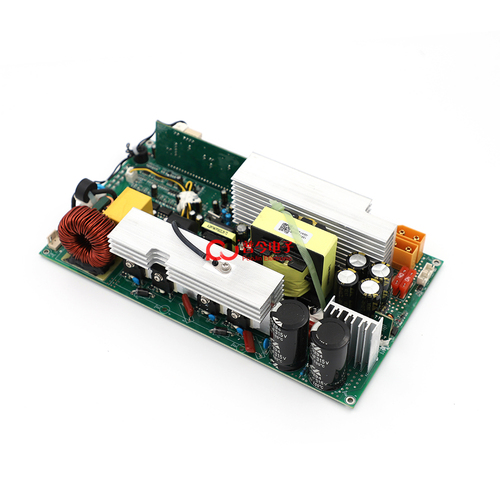

1000瓦纯正弦波逆变器PCBA主板


●纯正弦波逆变器pcba主板
●保护功能:输入高/低压保护/输出短路保护/过负载保护/过温度保护等。
●应用:便携式储能设备内部。
●1年保修
产品类型: 纯正弦波逆变器
产品型号: B3P1K
输出频率: 50/60Hz
额定功率: 1000W
峰值功率: 2000W
输入电压: 25.6V
直流范围: 18-31V
输出电压: 110V/220V
交流范围: 100-130V/200-240V
产品尺寸: 256*142*63mm
产品净重: 1.4KG
产品详情

普今电子1000w纯正弦波逆变器主板pcba裸板


纯正弦波逆变器PCBA主板

目前主要成熟方案:2003005006007001000200022003000瓦等


修正弦波逆变器PCBA裸板

目前主要成熟方案:100150200


输入电压范围:常规最小做到8.8V,最大62V,可定制

输出电压范围:100-120V220-240V、可通过电阻可调或串口通讯设置,可定制


电池类型:三元锂电池、磷酸铁锂电池等

频率:50Hz/60Hz,可通过串口通讯设置


尺寸:可定制

可根据需求洽谈定制方案,欢迎来电咨询!吴经理:188188 02186(V)




1000瓦逆变板实拍




型号B3P1KB5QWB3P1KB5RW
输出额定功率1000W
交流电压110Vac(100/105/110/115/120V可通过串口设置)220Vac(210/220/230/240可通过串口设置)
频率60Hz(50/60Hz可通过串口通讯设置)50Hz(50/60Hz可通过串口通讯设置)
阻性负载持续输出功率1000W
感性负载持续输出功率1000W水泵可以正常启动(超出可能会保护,但不会造成逆变器的损坏)
容性负载持续输出功率430±30W,PF值:0.57(三基色节能灯,超出可能会保护,但不会造成逆变器的损坏)
波形纯正弦波
波形失真度(THD)≤5%
输入电池电压25.6Vdc
电压范围18~31Vdc
直流电流44.9A(输入25.6Vdc时,1200W阻性负载)4.9A(输入25.6Vdc时,1200W阻性负载)
空载损耗≤0.3   A(输入25.6Vdc)≤0.6   A(输入25.6Vdc)
关机模式静态电流≤50uA
风扇工作模式温度控制模式:初次级散热片温度45±5℃风扇转,40±5℃风扇停。输出功率控制模式:输出功率300±50W风扇转,降低到200±50W风扇停。
效率110V≥87%,220V≥89%。(效率测试,DC电压采样点为逆变器PCB输入端电压,DC电流采样需使用校验的电流取样器件(例如电流分流器),逆变器输出功率表需要进行校验。逆变器测试效率时,使用的负载为:阻性负载)
电池类型6串三元电池/7串三元电池/7串磷酸铁锂电池
保险丝40A*2
电池低压报警19.2Vdc蜂鸣器报警频率为:Beep @ 1 Hz
电池低压报警回复20Vdc
电池低压保护18Vdc关闭逆变输出,蜂鸣器报警频率为:Beep @ 0.5   Hz,CN1的Pin1脚输出低电平
电池低压保护恢复22.2Vdc
电池高压保护31Vdc关闭逆变输出,蜂鸣器报警频率为:Beep @ 0.5   Hz,CN1的Pin1脚输出低电平
电池高压保护恢复30.5Vdc
输出保护高温保护关闭逆变输出,蜂鸣器报警频率为:Beep @ 0.5 Hz ,CN1的Pin1脚输出低电平
高温保护恢复温度降低自动恢复逆变输出
输出短路关闭逆变输出并锁定,蜂鸣器报警频率为:Beep @ 0.5 Hz   ,CN1的Pin1脚输出低电平;去掉短路,重启后恢复逆变输出
过负载输出过功率保护≥1200W5S关闭输出并锁定,CN1的Pin1脚输出低电平,需降低负载,重启后恢复逆变输出
输出过功率保护≥1500W500mS关闭输出并锁定,CN1的Pin1脚输出低电平,需降低负载,重启后恢复逆变输出
蜂鸣器报警频率为:Beep @ 0.5 Hz
环境工作温度-20~40℃
工作湿度10~90%RH
其它储存温度、湿度-40℃~60℃,10~95%RH
重量净重:1.4 Kg     毛重:
尺寸256*142*63mm L*W*H
备注所有规格参数是在常规电压25.6Vdc,环境温度为25℃   下,进行测量。
