普今电子修正弦波逆变器200瓦pcba逆变板
纯正弦波逆变器PCBA主板： 目前主要成熟方案：200瓦300瓦500瓦600瓦700瓦1000瓦2000瓦2200瓦3000瓦等
修正弦波逆变器PCBA裸板： 目前主要成熟方案：100瓦150瓦200瓦
输入电压范围：常规最小做到8.8V，最大62V，可定制 输出电压范围：100-120V、220-240V、可通过电阻可调或串口通讯设置，可定制
电池类型：三元锂电池、磷酸铁锂电池等 频率：50Hz/60Hz，可通过串口通讯设置
尺寸：可定制
可根据需求洽谈定制方案，欢迎来电咨询！吴经理：188188 02186（V）
|

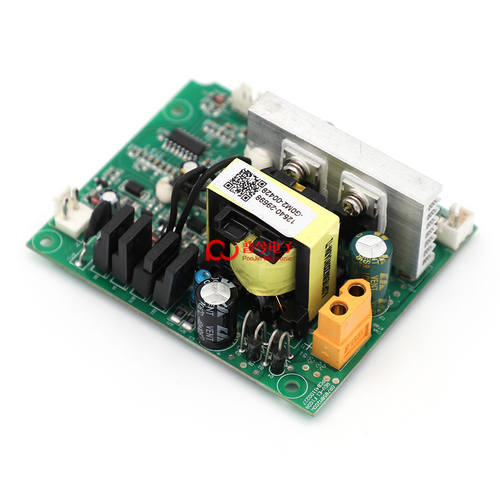

200w修正弦波逆变器pcba主板实拍
| 型号 | A8M200WA4KV | A8M200WA4NU |
| 输出 | 额定功率 | 200W |
| 交流电压 | 115Vac | 230Vac |
| 频率 | 60Hz | 50Hz |
| 持续输出功率 | 200W(阻性负载) |
| 逆变器波形 | 修正弦波 |
| 输入 | 电池电压 | 14.8Vdc |
| 电压范围 | 11.2～17.5Vdc |
| 直流电流 | 15.4A(输入14.8Vdc， 200W阻性负载) | 15.2A(输入14.8Vdc， 200W阻性负载) |
| 空载损耗 | 0.4A(输入14.8Vdc) |
| 关机模式静态电流 | ≤50uA |
| 风扇工作模式 | 开机风扇一直转 |
| 效率 | ≥86%。（效率测试，DC电压采样点为逆变器PCB输入端电压，DC电流采样需使用校验的电流取样器件(例如电流分流器），逆变器输出功率表需要进行校验。逆变器测试效率时，使用的负载为：阻性负载）。 |
| 适配电池类型 | 4串三元锂电池 |
| 电池低压保护 | 11.2Vdc 关闭逆变输出，CN3的Pin2脚输出高电平 |
| 电池低压保护恢复 | 14.8Vdc |
| 电池高压保护 | 17.5Vdc 关闭逆变输出，CN3的Pin2脚输出高电平 |
| 电池高压保护恢复 | 17Vdc |
| 高温保护 | 关闭逆变输出，CN3的Pin2脚输出高电平 |
| 高温保护恢复 | 温度降低自动恢复逆变输出。 |
| 输出短路 | 关闭逆变输出并锁定，CN3的Pin2脚输出高电平；去掉短路，重启恢复输出 |
| 过负载 | 输出过功率保护≥250W | 关闭输出并锁定，CN3的Pin2脚输出高电平；降低负载，重启恢复逆变输出 |
| 环境 | 工作温度 | -20～40℃ |
| 工作湿度 | 10～90%RH |
| 储存温度、湿度 | -40～60℃,10～95%RH |
| 其它 | 重量 | 净重：0.12 Kg |
| 尺寸 | 85*70*35mm L*W*H |
| 备注 | 所有规格参数是在常规电压14.8Vdc，环境温度为25℃ 下，进行测量。 |
| A8M200WA4KV A8M200WA4NU 1.A8表示系列 2.M表示修正波 3.200W表示逆变器额定功率200W 4.A4表示输入电压14.8V 5. K表示输出电压115V ，N表示输出电压230V 6. V表示输出频率60Hz ，U表示输出频率50Hz |
