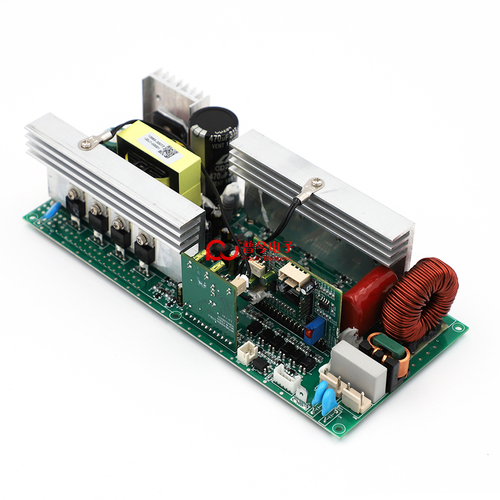

500瓦纯正弦波逆变器PCBA主板


● 纯正弦波逆变器
●保护各类:输入高/低压保护/输出短路保护/过负载保护/过温度保护等。
●应用:便携式储能设备内部。
●1年保修
产品类型: 纯正弦波逆变器
产品型号: A9P500W
输出频率: 50/60Hz
额定功率: 500W
峰值功率: 1000W
输入电压: 24V
直流范围: 21-31V
输出电压: 110V/220V
交流范围: 100-130V/200-240V
产品尺寸: 210*93*60.5mm
产品净重: 718g
产品详情

普今电子500w纯正弦波逆变器pcba主板


纯正弦波逆变器PCBA主板

目前主要成熟方案:2003005006007001000200022003000瓦等


修正弦波逆变器PCBA裸板

目前主要成熟方案:100150200


输入电压范围:常规最小做到8.8V,最大62V,可定制

输出电压范围:100-120V220-240V、可通过电阻可调或串口通讯设置,可定制


电池类型:三元锂电池、磷酸铁锂电池等

频率:50Hz/60Hz,可通过串口通讯设置


尺寸:可定制

可根据需求洽谈定制方案,欢迎来电咨询!吴经理:188188 02186(V)




500瓦逆变器板实拍




型号A9P500WBQWA9P500WBRW
额定功率500W
交流电压110Vac(可通过串口通讯设置)220Vac(可通过串口通讯设置)
频率60Hz(50/60Hz可通过串口通讯设置)50Hz(50/60Hz可通过串口通讯设置)
持续输出功率500W(阻性负载)
波形纯正弦波
波形失真度(THD)≤5%
电池电压24Vdc
电压范围21~31Vdc
直流电流23.7A(输入24Vdc时,500W阻性负载)23.1A(输入24Vdc时,500W阻性负载)
空载损耗≤0.3A(输入24Vdc)≤0.6A(输入24Vdc)
关机模式静态电流≤50uA
风扇工作模式温度控制模式:初次级散热片温度50±5℃风扇转,45±5℃风扇停。输出功率控制模式:输出功率200±50W风扇转,输出功率100±50W风扇停。
效率≥87%。(效率测试,DC电压采样点为逆变器PCB输入端电压,DC电流采样需使用校验的电流取样器件(例如电流分流器),逆变器输出功率表需要进行校验。逆变器测试效率时,使用的负载为:阻性负载)。
电池类型7串三元锂电池/8串磷酸铁锂电池
电池低压保护21Vdc   关闭逆变输出
电池低压保护恢复25.9Vdc
电池高压保护31Vdc 关闭逆变输出
电池高压保护恢复30Vdc
高温保护关闭逆变输出
高温保护恢复温度降低自动恢复逆变输出。
输出短路关闭逆变输出并锁定,需去掉短路,重启后恢复逆变输出。
过负载输出过功率保护≥600W10S关闭逆变输出并锁定,需降低负载,重启后恢复逆变输出。
 输出过功率保护≥750W5S关闭逆变输出并锁定,需降低负载,重启后恢复逆变输出。
工作温度-20~40℃
工作湿度10~90%RH
储存温度、湿度-40℃~60℃,10~95%RH
重量净重:0.718 Kg     毛重:
尺寸210*93*60.5mm(L*W*H)
备注所有规格参数是在常规电压24Vdc,环境温度为25℃ 下,进行测量。
