普今电子300w纯正弦波逆变板pcba裸板
纯正弦波逆变器PCBA主板: 目前主要成熟方案:200瓦300瓦500瓦600瓦700瓦1000瓦2000瓦2200瓦3000瓦等
修正弦波逆变器PCBA裸板: 目前主要成熟方案:100瓦150瓦200瓦
输入电压范围:常规最小做到8.8V,最大62V,可定制 输出电压范围:100-120V、220-240V、可通过电阻可调或串口通讯设置,可定制
电池类型:三元锂电池、磷酸铁锂电池等 频率:50Hz/60Hz,可通过串口通讯设置
尺寸:可定制
可根据需求洽谈定制方案,欢迎来电咨询!吴经理:188188 02186(V)
|

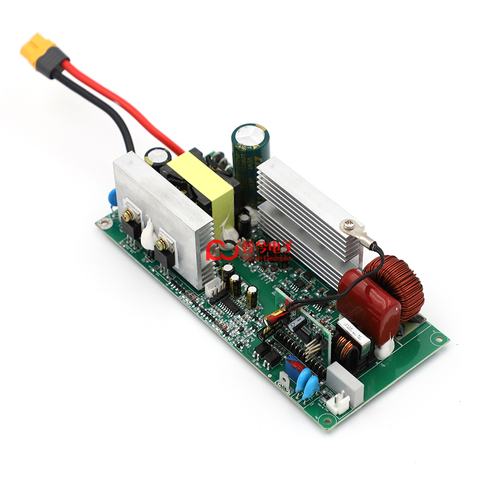

300瓦逆变板实拍
型号 | B2P300WA4QW | B2P300WA4RW |
输出 | 额定功率 | 300W |
交流电压 | 110Vac (可通过R65调节) | 220Vac (可通过R65调节) |
频率 | 60HZ(50/60Hz通过短接或开路CN7改变) | 50Hz(50/60Hz通过短接或开路CN7改变) |
持续输出功率 | 300W(阻性负载) |
波形 | 纯正弦波 |
波形失真度(THD) | ≤5% |
输入 | 电池电压 | 14.8Vdc |
电压范围 | 11.2~17.5V |
直流电流 | 23A(输入14.8Vdc 300W阻性负载) | 22.8A(输入14.8Vdc 300W阻性负载) |
空载损耗 | ≤0.5A(输入14.8Vdc) | ≤0.7(输入14.8Vdc) |
关机模式静态电流 | ≤50uA |
|
风扇工作模式 | 温度控制模式:次级散热片温度50±5℃风扇转,45±5℃风扇停。输出功率控制模式:输出功率100±30W风扇转,输出功率50±30W风扇停 |
效率 | ≥86%。(效率测试,DC电压采样点为逆变器PCB输入端电压,DC电流采样需使用校验的电流取样器件(例如电流分流器),逆变器输出功率表需要进行校验。逆变器测试效率时,使用的负载为:阻性负载) |
电池类型 | 4串锂电池 |
电池低压保护 | 11.2Vdc 关闭逆变输出,CN1的Pin2脚输出高电平 |
电池低压保护恢复 | 14.8Vdc |
电池高压保护 | 17.5Vdc 关闭逆变输出 |
电池高压保护恢复 | 17Vdc |
输出保护 | 过温度 | 关闭逆变输出,CN1的Pin2脚输出高电平 |
温度降低自动恢复输出。 |
输出短路 | 关闭逆变输出并锁定,CN1的Pin2脚输出高电平,掉短路,重启后恢复逆变输出 |
过负载 | 输出过功率保护≥350W | 10S关闭逆变输出并锁定,CN1的Pin2脚输出高电平,降低负载,重启恢复逆变输出 |
输出过功率保护≥450W | 3S关闭逆变输出并锁定,CN1的Pin2脚输出高电平,降低负载,重启恢复逆变输出 |
环境 | 工作温度 | -20~40℃ |
工作湿度 | 10~90%RH |
其它 | 储存温度、湿度 | -40℃~60℃,10~95%RH |
重量 | 净重:0.36 Kg 毛重: |
尺寸 | 165*76*51mm(L*W*H) |
备注 | 所有规格参数是在常规电压14.8Vdc,环境温度为25℃ 下,进行测量。 |
