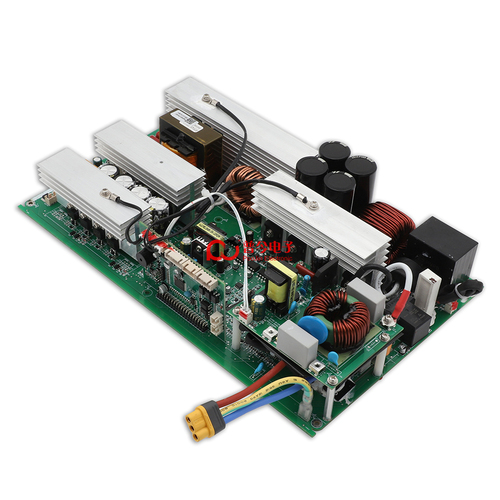

2200W双向逆变器纯正弦波PCBA主板


●可设置充电功率、逆变输出频率,可通过市电频率自动设置逆变输出频率
●RS485通讯/串口通讯
●保护各类:输入高/低压保护/输出短路保护/过负载保护/过温度保护等。
市电输入:
●输入电压范围:180V~250V
●过载保护器:15A
●2年保修
产品类型: 纯正弦波逆变器
产品型号: G1PB2200
输出频率: 50/60Hz
额定功率: 2200W
峰值功率: 4000W
输入电压: 48V
直流范围: 37.5~60Vdc/42~60Vdc
输出电压: 110V/220V
交流范围: 100-130V/200-240V
产品尺寸: 325*190*81mm
产品净重: 2.64kg
产品详情

普今电子纯正弦波逆变器2200瓦双向逆变器pcba主板


纯正弦波逆变器PCBA主板

目前主要成熟方案:2003005006007001000200022003000瓦等


修正弦波逆变器PCBA裸板

目前主要成熟方案:100150200


输入电压范围:常规最小做到8.8V,最大62V,可定制

输出电压范围:100-120V220-240V、可通过电阻可调或串口通讯设置,可定制


电池类型:三元锂电池、磷酸铁锂电池等

频率:50Hz/60Hz,可通过串口通讯设置


尺寸:可定制

可根据需求洽谈定制方案,欢迎来电咨询!吴经理:188188 02186(V)




2200W双向逆变器主板实拍


2200瓦双向逆变器主板 (15).jpg2200瓦双向逆变器主板 (16).jpg2200瓦双向逆变器主板 (17).jpg


逆变部分
输出额定功率2200W
交流电压110Vac220Vac
频率50/60Hz(RS485通讯/串口通讯设置)
阻性负载持续输出功率2200W
感性负载持续输出功率2000W水泵可以正常工作(超出可能会保护,但不会造成逆变器的损坏)1500W水泵可以正常工作(超出可能会保护,但不会造成逆变器的损坏)
容性负载持续输出功率800±50W,PF值:0.65(三基色节能灯,超出可能会保护,但不会造成逆变器的损坏)880±50W,PF值:0.56(三基色节能灯,超出可能会保护,但不会造成逆变器的损坏)
波形纯正弦波
波形失真度(THD)≤5%
输入保险丝40A*240A*3
电池电压48Vdc
电压范围37.5~60Vdc42~60Vdc
直流电流47.3A(输入48Vdc时,2000W阻性负载)52.7A(输入48Vdc时,2200W阻性负载)
空载损耗≤0.35A(输入48Vdc)≤0.8A(输入48Vdc)
关机模式静态电流≤50uA
风扇工作模式PWM控制
最高效率≥91%≥90%
电池类型15/16串磷酸铁锂电池,13/14串三元锂电池16串磷酸铁锂电池,   14串三元锂电池
电池低压保护37.5Vdc关闭逆变输出42Vdc关闭逆变输出
电池低压保护恢复48Vdc50.5Vdc
电池高压保护60Vdc   关闭逆变输出
电池高压保护恢复58Vdc58.5Vdc
输出保护高温保护关闭逆变输出
高温保护恢复温度降低自动恢复逆变输出
输出短路关闭逆变输出并锁定,需去掉短路,重启后恢复逆变输出。
过负载输出过功率保护≥2400W
10S关闭逆变输出并锁定,需降低负载,重启后恢复逆变输出
输出过功率保护≥3000W
500mS关闭逆变输出并锁定,需降低负载,重启后恢复逆变输出
市电输入输出额定电压110Vac220Vac
额定频率50/60Hz
充电部分
充电输出额定功率1500W
最高效率≥88%≥89%
采用3段式充电方式(自动根据电池类型调整充电电压)涓流充电45V/2A涓流充电45V/3A
恒流充电电流25A
恒压充电电压56.8V恒压充电电压53V
充电器输入保护防雷保护压敏电阻
转换市电转逆变时间30mS
逆变转市电时间30mS
环境工作温度-20~40℃
工作温度10~90%RH
其它储存温度、湿度-40℃~60℃,10~95%RH
是否隔离
净重2.64kg
尺寸325*190*81mm(L*W*H)
备注所有规格参数是在常规电压48Vdc,环境温度为25℃   下,进行测量。



逆变PCBA主板200瓦修正弦波逆变器PCBA主板300瓦纯正弦波逆变器PCBA主板500瓦纯正弦波逆变器PCBA主板700w纯正波逆变器PCBA主板1000瓦纯正波PCBA逆变器主板_06.jpg1200瓦逆变PCBA主板1500瓦纯正波逆变PCBA主板2200瓦纯正弦波双向逆变器PCBA主板
